פרטים:

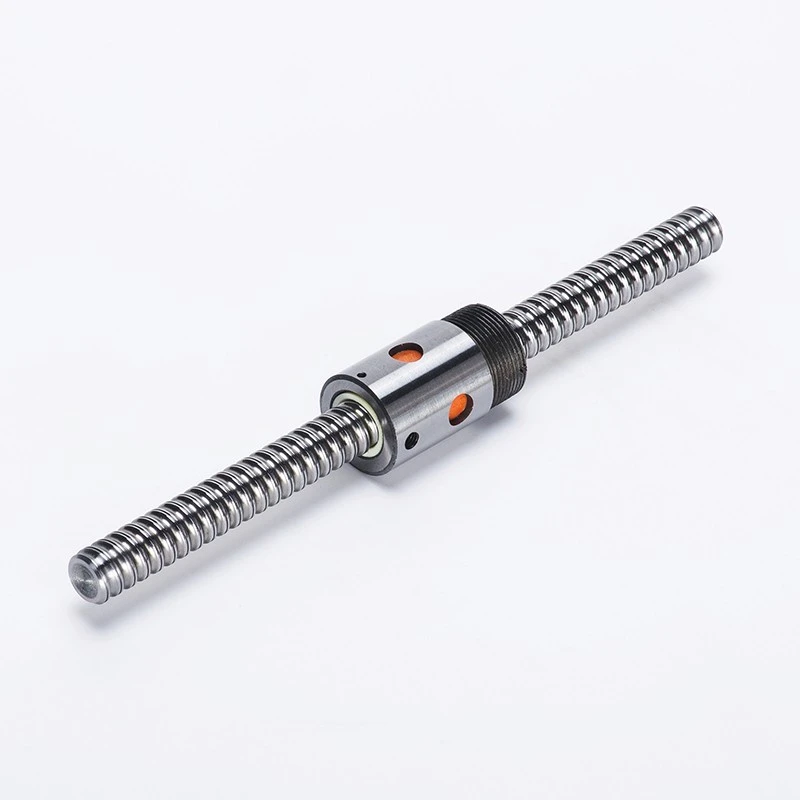

אגוזי DLY SCM הם אגוזי ברגים כדוריים לא-סטנדרטיים המיועדים למערכות הילוכים ליניאריות מדויקות. הם עובדים עם פירי בורג כדורי תואמים כדי להמיר תנועה סיבובית לתנועה ליניארית מדויקת, מה שהופך אותם למתאימים לציוד הדורש התקנה קומפקטית, קשיחות יציבה ותמיכת עומס אמינה.
בניגוד לאומים סטנדרטיים של בורג כדור אוגן כגון סדרת SFU, SFA או SFE, אגוזי SCM משתמשים במבנה גוף גלילי קומפקטי יותר ללא אוגן הרכבה גדול. זה הופך את סדרת SCM למתאימה למבני מכונות שבהם האום צריך להתאים בתוך בית, שרוול, סליידר או בלוק הרכבה מותאם אישית.
אגוזי SCM נבחרים לעתים קרובות עבור יישומי-דיוק,-קשיחות-גבוהה ועומס גבוה שבהם אגוזים סטנדרטיים בקטלוג אינם יכולים להתאים באופן מלא לשטח ההתקנה הזמין או לדרישות הרכבה מיוחדות. אפשרויות הדגמים הנפוצות כוללות SCM1605, SCM2005, SCM2505, SCM2510, SCM3205, SCM3210, SCM4005, SCM4010, SCM5005 ו-SCM5010.
עבור פרויקטים חדשים של תכנון או החלפה של מכונה, קוטר הבורג, העופרת, קוטר הכדור, קוטר האגוז החיצוני, אורך האום, מיקום חור השמן, דרישת המגב, דירוג העומס והקשיחות צריכים להתאים למבנה המכונה. DLY יכולה לספק אגוזי SCM יחד עם פירי בורג כדורי תואמים, יחידות עיבוד קצה ותמיכה לפי שרטוטים, דוגמאות או נתוני יישום.
פרמטרים של מוצר
אגוזי בורג כדורי קומפקטי DLY SCM זמינים בקטרים שונים של פיר, מובילים, קוטרי כדור, קוטרי גוף אגוזים, אורכי אגוזים, דירוגי עומס ורמות קשיחות. סדרת SCM מתאימה למכלולי בורג כדורי קומפקטי, מבני הרכבה מותאמים אישית ויישומים חלופיים שבהם נדרשת צורת אום לא- סטנדרטית.
ציור הממדים מציג את מבנה אגוז SCM הראשי, כולל קוטר בורג, קוטר גוף האום, אורך כולל, אורך הכתף ומיקום חור השמן. טבלת הדגמים מספקת נתוני מפתח לבחירת אום SCM מתאים לפי שטח ההתקנה, העומס הצירי וקשיחות ההעברה הנדרשת.
מפרט אגוז בורג כדור מסדרת SCM
יחידה: מ"מ
| דֶגֶם | קוטר פיר ד | עוֹפֶרֶת | קוטר כדור דא | קוטר אגוז D | B | L | Q | L1 | n | Ca kgf | Coa kgf | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCM1604-3 | 16 | 4 | 2.381 | 29 | 8 | 32 | - | - | 3 | 435 | 920 | 16 |
| SCM1605-3 | 16 | 5 | 3.175 | 28/32 | 16 | 50 | M6 | 6.5 | 4 | 765 | 1240 | 17 |
| SCM1605-4 | 16 | 5 | 3.175 | 28/32 | 16 | 56 | M6 | 6.5 | 4 | 980 | 1650 | 23 |
| SCM2005-3 | 20 | 5 | 3.175 | 36/38 | 16.5 | 59.5 | M6 | 7 | 3 | 860 | 1710 | 22 |
| SCM2005-4 | 20 | 5 | 3.175 | 36/38 | 16.5 | 59.5 | M6 | 7 | 4 | 1100 | 2280 | 28 |
| SCM2505-3 | 25 | 5 | 3.175 | 40/42 | 17 | 50 | M6 | 7 | 3 | 980 | 2300 | 32 |
| SCM2505-4 | 25 | 5 | 3.175 | 40/42 | 17 | 60 | M6 | 7 | 4 | 1250 | 3070 | 33 |
| SCM2510-3 | 25 | 10 | 4.762 | 40/42 | 17 | 80 | M6 | 10 | 3 | 1620 | 3205 | 26 |
| SCM2510-4 | 25 | 10 | 4.762 | 40/42 | 17 | 90 | M6 | 10 | 4 | 2070 | 4270 | 35 |
| SCM3205-4 | 32 | 5 | 3.175 | 50/52 | 19 | 60 | M6 | 7 | 4 | 1400 | 4080 | 41 |
| SCM3210-4 | 32 | 10 | 6.35 | 50/52 | 19 | 99/93 | M6 | 12 | 4 | 3340 | 7080 | 45 |
| SCM4005-4 | 40 | 5 | 3.175 | 63/58 | 19 | 55/59 | M8 | 6 | 4 | 1575 | 5290 | 49 |
| SCM4010-4 | 40 | 10 | 6.35 | 63/65 | 27 | 93/102 | M8 | 12 | 4 | 3850 | 9470 | 53 |
| SCM5005-4 | 50 | 5 | 3.175 | 65/75 | 19 | 55/65 | M8 | 6 | 4 | 1730 | 6763 | 60 |
| SCM5010-4 | 50 | 10 | 6.35 | 75/78 | 29 | 93/104 | M8 | 12 | 4 | 4390 | 12400 | 65 |
Ca מתייחס לדירוג העומס הדינמי הבסיסי, Coa מתייחס לדירוג העומס הסטטי הבסיסי, ו-K מתייחס לקשיחות. אגוזי SCM סטנדרטיים מסופקים עם הגנת מגבים/מגרדים; ניתן לציין גרסאות ללא מגבים בהתאם לדרישת היישום.
תכונות המוצר
קומפקטי לא-מבנה אגוז סטנדרטי
אגוזי SCM מתוכננים עם גוף גלילי קומפקטי במקום אוגן חיצוני גדול. מבנה זה מתאים למכלולים של בורג כדורי המותקנים בתוך שטח מכני מוגבל, כולל שרוולים, מארזים, סליידרים ומושבי אגוזים מותאמים אישית. עבור מעצבי ציוד, אגוזי SCM מספקים אפשרות מעשית כאשר אום אוגן סטנדרטי גדול מדי או קשה להתקנה.
קשיחות גבוהה עבור שידור ליניארי יציב
סדרת SCM מתאימה למערכות תנועה הדורשות העברה צירית יציבה וקשיחות מבוקרת. דגמים עם מפרטי מחזור שונים, כגון SCM1605-3 ו-SCM1605-4, מספקים דירוגי עומס וערכי קשיחות שונים, ומאפשרים להתאים את האום לעומס הצפוי, למהירות ולמחזור העבודה.
תנועה מדויקת עם גב נמוך
אגוזי בורג כדורי SCM משתמשים במגע מתגלגל בין ציר הבורג, כדורי הפלדה וגוף האגוז כדי להפחית את החיכוך ולתמוך בתנועה ליניארית חלקה. עם עומס מוקדם, שימון ויישור מתאימים, האום יכול לסייע בשמירה על ביצועי מיקום שניתנים לחזרה בצירי הזנה מדויקים ובמערכות תנועה ליניאריות מותאמות אישית.
חום עמיד-גוף אגוז מטופל
אגוזי בורג כדורי DLY מיוצרים מחומרי פלדה מסגסוגת מתאימים ותהליכי טיפול בחום בהתאם לדגם ולדרישת היישום. מסלול מירוצים מוקשה, בקרת מימד יציבה וזרימת כדור חלקה עוזרים לשפר את עמידות הבלאי, חיי השירות ואמינות הפעולה.
הגנה על חור שמן ומגב
אגוזי SCM כוללים מיקום חור שמן לסידור סיכה, המסייע למכלול בורג הכדור לשמור על פעולה חלקה יותר במהלך תנועה חוזרת. הגנת מגב או מגרד עוזרת להפחית את כניסת האבק והחלקיקים, במיוחד במכונות CNC, ציוד אוטומציה וסביבות ייצור עם פסולת עדינה.
מתאים למכלולי בורג כדור מותאמים אישית
אגוזי SCM משמשים לעתים קרובות כאשר מכלול בורג הכדור דורש מושב אום מותאם אישית, ממשק התקנה מיוחד או ממד החלפה לא-סטנדרטי. DLY יכול להתאים את אום ה-SCM לציר הכדורי המתאים, עיבוד הקצה ויחידות התמיכה לפי שרטוט המכונה או המדגם.
תרחישי יישום
מערכות הזנת CNC קומפקטיות
ניתן להשתמש באגוזי SCM בצירי הזנת CNC, מכונות חריטה, מרכזי עיבוד ומערכות התאמה מדויקות שבהן יש להתקין את האום בתוך מבנה קומפקטי. גוף האגוז הגלילי מתאים למושבי אגוז מותאמים אישית ולמכלולי הזנה מוגבלים-.
מודולי אוטומציה ותנועה ליניארית
בציוד ייצור אוטומטי, ניתן להשתמש באגוזי בורג כדורי SCM למיקום שקופיות, יחידות העברה, מודולי הרמה, מבני מפעיל ומנגנוני תנועה ליניארית חוזרת. יש לבחור את הדגם הסופי לפי עומס צירי, מהלך, מהירות ושטח התקנה פנוי.
מבני מכונה מותאמים אישית
אגוזי SCM מתאימים לפרויקטים שבהם אום אוגן סטנדרטי אינו יכול להתאים לפריסת המכונה. ניתן לשלב אותם במארזים, שרוולים, בלוקים או סוגריים מיוחדים, מה שהופך אותם לשימושיים עבור שדרוגי ציוד, עיצוב מכונה מותאם אישית ומנגנוני שידור קומפקטיים.
ציוד בדיקה ומדידה מדויקת
מכשירי מדידה, פלטפורמות בדיקה ומנגנוני כוונון עדין דורשים לרוב תנועה חלקה וחזרה יציבה. ניתן ליישם אגוזי SCM במערכות אלו כאשר נדרשים התקנה קומפקטית והשפעה מבוקרת.
פרויקטי החלפה ותחזוקה
אגוזי SCM מתאימים להחלפת אגוזי ברגים כדוריים בלויים או פגומים שאינם-סטנדרטיים כאשר המכונה המקורית משתמשת במבנה אום גלילי קומפקטי. להחלפה, DLY יכול לאשר את הדגם לפי קוטר הבורג, העופרת, קוטר האגוזים, האורך הכולל, מיקום חור השמן וממדי הדגימה.
שאלות נפוצות
ש: מהו אום בורג כדור SCM?
ת: אום בורג כדורי SCM הוא אום קומפקטי, לא-סטנדרטי המשמש עם פיר בורג כדורי תואם. הוא ממיר תנועה סיבובית לתנועה ליניארית ומתאים למערכות הילוכים מדויקות בהן אום אוגן סטנדרטי אינו מתאים לחלל ההתקנה.
ש: מה ההבדל העיקרי בין אגוזי SCM לאגוזים SFU?
ת: אגוזי SFU הם אגוזי בורג כדוריים מסוג-אוגן סטנדרטיים עם אוגן הרכבה גדול. אגוזי SCM משתמשים בגוף גלילי קומפקטי ומתאימים יותר לבתים מותאמים אישית, שרוולים, סליידרים ומבני התקנה שבהם שטח האוגן מוגבל.
ש: כיצד אוכל לבחור בין SCM1605-3 ל-SCM1605-4?
ת: שני הדגמים משמשים עם בורג כדור עופרת בקוטר 16 מ"מ, 5 מ"מ, אך דירוג העומס, הקשיחות ואורך האגוזים שונים. SCM1605-4 מספק דירוג עומס דינמי וסטטי גבוה יותר מאשר SCM1605-3, בעוד שהבחירה הסופית צריכה להתאים לעומס, למרווח ולקשיחות הנדרשת של המכונה.
ש: האם ניתן להשתמש באגוזי SCM עבור יישומי עומס- גבוה?
ת: כן. אגוזי SCM מתאימים ליישומי ברגים כדוריים-גבוהים-ו-עומס גבוה כאשר הדגם נבחר בהתאם לעומס הצירי הנדרש, לקשיחות, למהירות ולמחזור העבודה. דגמים גדולים יותר כגון SCM3210, SCM4010 ו-SCM5010 מספקים דירוג עומס גבוה יותר עבור דרישות שידור כבדות יותר.
ש: האם לאגוזים של SCM יש מגבים?
ת: אגוזי SCM סטנדרטיים מסופקים עם הגנת מגב או מגרד. אם הציוד דורש אום ללא מגבים, ניתן לציין זאת במהלך אישור הדגם בהתאם ליישום ולשטח ההתקנה.
ש: איזה מידע דרוש לבחירת אגוזי SCM?
ת: מידע שימושי כולל קוטר בורג, עופרת, קוטר חיצוני של אגוז, אורך אגוז, גודל כתף, מיקום חור שמן, עומס צירי, מהירות, דרישת דיוק, שטח התקנה וציור מכונה נוכחי או תמונות לדוגמה.
ש: האם DLY יכול לספק אגוזי SCM עם פירי ברגים כדוריים תואמים?
ת: כן. DLY יכול לספק אגוזי SCM יחד עם פירי בורג כדורי תואמים, עיבוד קצה, יחידות תמיכה ורכיבי תנועה ליניארית קשורים בהתאם לשרטוטים, דוגמאות או דרישות יישום.
זקוק לעזרה בבחירת אום בורג כדור SCM?
שלח ל-DLY את קוטר הבורג, העופרת, מידות האגוזים, שטח ההתקנה, העומס הצירי או השרטוט הקיים שלך. הצוות שלנו יכול לעזור לאשר את דגם אגוז SCM המתאים ומכלול בורג כדור תואם עבור הציוד שלך.
