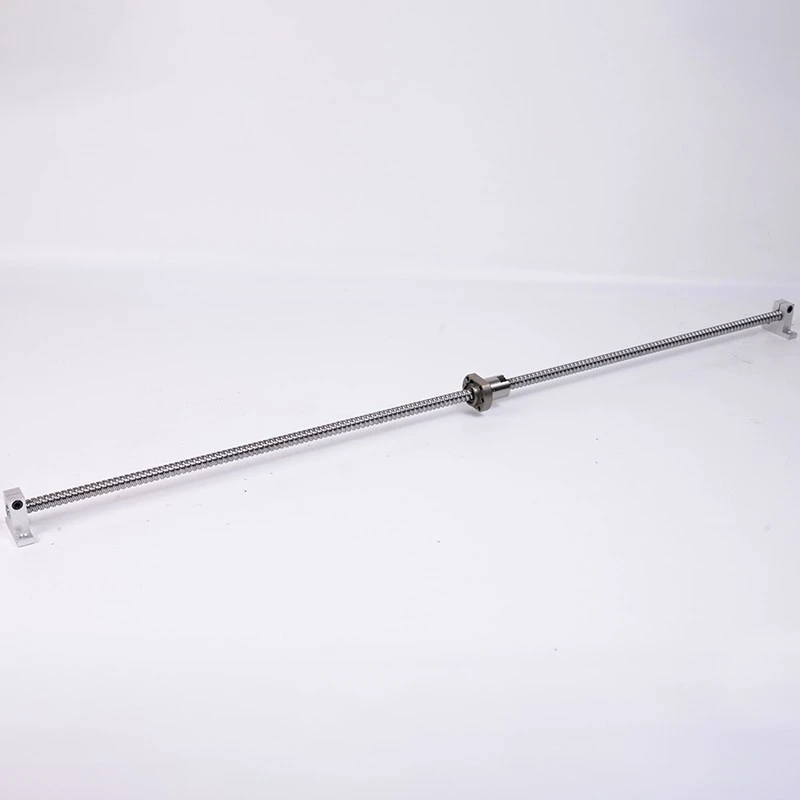

DLYברגי כדור דיוק גבוהמיועדים עבור כלי מכונת CNC, שלבי מיקום, מערכות אוטומציה וציוד אחר הדורש תנועה ליניארית יציבה עם דיוק עופרת מבוקר. דרגות דיוק C3 ו-C5 זמינות בהתאם לדרישת המיקום, שיטת הייצור ותקציב הפרויקט.

בורג כדורי C3 יכול לספק דיוק עופרת של כ-±0.008 מ"מ מעל 300 מ"מ, בעוד שבורג כדורי C5 יכול לספק כ-±0.018 מ"מ מעל 300 מ"מ. ביצועי המיקום בפועל תלויים גם בעומס מראש,-סידור המיסבים, אורך הבורג, יישור ההתקנה, שינויי הטמפרטורה ופיצוי המערכת-בקרה.

Zhejiang DLY Automation Manufacturing Co., Ltd מספקת סטנדרטי ומותאם אישיתברגים כדורייםעם קוטר לבחירה, עופרת, מבנה אום, עומס מראש, אורך כולל ועיבוד קצה. ניתן להגיש שרטוטים או מידות התקנה לאישור טכני לפני הייצור.

מפרט בורג כדור דיוק גבוה

פָּרָמֶטֶר	מפרט זמין
סוג מוצר	מכלול בורג כדורי דיוק גבוה
ציון דיוק	C3 ו-C5
דיוק עופרת C3	±0.008 מ"מ/300 מ"מ בקירוב
דיוק עופרת C5	±0.018 מ"מ/300 מ"מ בקירוב
קטרים נומינליים נפוצים	12, 16, 20, 25, 32, 40 ו-50 מ"מ; גדלים אחרים כפופים לאישור טכני
לידים נפוצים	5, 10 ו-20 מ"מ; הזמינות תלויה בקוטר ובסדרת האגוזים
חומר פיר בורג	S55C
קשיות פני השטח	HRC 58–62
מרווח צירי ועומס מראש	מוגדר בהתאם למבנה האגוז, דרישת הדיוק ומצב הפעולה
אורך כולל	מותאם אישית לפי שרטוט ונסיעות אפקטיביות
סיים עיבוד	מעובד לפי מיסב התמיכה, הצימוד וממשק המנוע שנבחר
זמן אספקה	בדרך כלל 7-30 ימים, בכפוף למפרט ולכמות ההזמנה
אַחֲרָיוּת	שנה אחת

הערה טכנית:קוטר ועופרת בלבד אינם מספיקים לאישור קיבולת עומס, קשיחות או חיי שירות. יש לבדוק ערכים אלו מול דגם בורג הכדור המלא, מבנה האומים, עומס דינמי מדורג, עומס סטטי מדורג, מהירות, סידור ההרכבה וחיי הפעולה הנדרשים.

בחירת דיוק C3 ו-C5

השוואה	בורג כדור C3	בורג כדור C5
דיוק עופרת	±0.008 מ"מ/300 מ"מ בקירוב	±0.018 מ"מ/300 מ"מ בקירוב
דרישת מיצוב	מתאים ליישומים עם בקרת שגיאות-הדוקה יותר	מתאים למיצוב כללי ולמערכות הזנת CNC
יישומים אופייניים	בדיקה מדויקת, שלבי מיקום עדינים וכלי מכונות-בדיוק גבוה	מכונות CNC, ציוד אוטומציה ומערכות מיקום תעשייתיות
עלות ומשלוח	בדרך כלל דורש בקרת ייצור הדוקה יותר ואישור- ספציפי לפרויקט	נבחר לעתים קרובות כאשר יש לאזן דיוק, עלות וזמן אספקה

דיוק מיקום המכונה הנדרש לא אמור לשמש ישירות כדרגת דיוק בורג הכדור. דפורמציה של מסבים, שגיאות הרכבה, התרחבות תרמית, יישור צימוד, תגובת סרוו ודיוק ההתקן-, כולם תורמים לשגיאת המיקום הסופי.

תכונות המוצר

דיוק הלידים מבוקר

דרגות C3 ו-C5 תומכות בדרישות מיקום שונות, מה שמאפשר להתאים את המפרט לתקציב הדיוק המלא של המכונה.

שידור חיכוך- נמוך

כדורי פלדה חוזרים מחליפים מגע הזזה במגע מתגלגל, תומכים בתנועה חלקה והמרה יעילה בין תנועה סיבובית ללינארית.

אפשרויות טעינה מראש

ניתן לבחור את דרישות העומס הקדום וה-מרווח צירי בהתאם לסוג האום, עומס ההיפוך, הקשיחות הנדרשת וטמפרטורת הפעולה הצפויה.

עיבוד קצה מותאם אישית

ניתן לעבד את שני קצוות הציר כך שיתאימו ליחידות מיסבים קבועות ונתמכות, אגוזי נעילה, צימודים, מנועים ומרחב ההתקנה הפנוי.

משטח בורג מוקשה

ציר הבורג S55C מוקשח ל-HRC 58–62 כדי לספק משטח גלגול- עמיד בפני שחיקה למערכת מחזור הכדור.

תמיכה מלאה בהרכבה

ניתן לבחור יחד אומיים של ברגים כדוריים, תומכי קצה ומצמדים כדי להפחית אי-התאמה בממשק במהלך הרכבת המכונה.

מבנה המוצר וביצועי תנועה

High precision ball screw structure and operating principle

מכלול בורג כדורי דיוק גבוה מורכב מציר בורג מוקשה, אום כדורי תואם, כדורי פלדה חוזרים ומערכת החזרה פנימית. כאשר הבורג או האום מסתובבים, הכדורים מסתובבים דרך מסלול המירוצים הטעון ונתיב החזרה, ומייצרים תנועה ליניארית עם חיכוך נמוך.

עומס מראש יכול לשפר את הקשיחות הצירית ולהפחית את מרווח ההיפוך, אך עומס מוקדם מגדיל את מומנט ההתחלה ואת יצירת החום. לכן יש לבחור את העומס המקדם הנכון יחד עם מהירות הפעולה, העומס החיצוני, מחזור העבודה ושיטת הסיכה.

אפשרויות התאמה אישית

פריט מותאם אישית	דרישה זמינה
קוטר ועופרת	נבחר בהתאם לדרישות עומס, מהירות, מהלך-ומהירות מנוע
ציון דיוק	C3 או C5
אורך בורג	אורך כולל, אורך הברגה ונסיעה יעילה
תצורת אגוז	נבחר על פי שטח התקנה, מידות אוגן ודרישת עומס מראש
סיים עיבוד	מושבים מיסבים, הברגות, מפתחות, שטוחים וממשקי צימוד לפי שרטוט
אביזרי הגנה	ניתן לשקול מגבים, מפוח או כיסויים עבור סביבות המכילות אבק, שבבים או נוזל קירור

אזורי יישום

בַּקָשָׁה	פונקציה אופיינית	בחירה פוקוס
כלי מכונת CNC	ציר הזנה- ומיקום שולחן העבודה	דיוק עופרת, קשיחות, מהירות קריטית ושליטה תרמית
שלבי מיקום מדויק	תנועה לינארית מהלמה קצרה- או ארוכה- מבוקרת	מרווח היפוך, טעינה מוקדמת, דיוק משוב וישרות
אוטומציה תעשייתית	העברה, הרכבה, ניפוק ובדיקה	קצב מחזור, מחזור עבודה, יכולת חזרה וחיי שירות
ציוד בדיקה	מיקום חיישן, מצלמה או בדיקה	תנועה חלקה- במהירות נמוכה ושגיאת מוביל מבוקרת
ציוד רפואי ומעבדה	מיטה, פלטפורמה או כלי-תנועת ציר	רעש, ניקיון, שימון ויציבות בתנועה

מידע בחירה

בחירה מדויקת דורשת יותר מהקוטר הנומינלי והאורך הכולל. יש לאשר את המידע הבא לפני הצעת מחיר או ייצור:

נדרש נסיעה יעילה ואורך התקנה זמין כולל
כיוון הרכבה אופקי, אנכי או משופע
עומס צירי מרבי ועומס תפעול
מהירות ליניארית נדרשת, תאוצה ומחזור עבודה
נדרש דיוק מיקום וחזרה
דרגת דיוק מועדפת ודרישת מרווח- צירית
תומך ב-סידור מיסבים ובמהירות המנוע
שרטוט קיימות של-עיבוד עיבוד או מידות התקנה
סביבת הפעלה, שיטת סיכה ורמת זיהום

התקנה ותחזוקה

בדוק את יישור הציר:חוסר יישור בין הבורג, תומכי המיסבים ומערכת ההובלה עלול ליצור עומס נוסף, חום ובלאי לא אחיד.
הימנע מהסרת האום ללא שרוול העברה:הסרת אגוזים לא נכונה עלולה לאפשר לכדורי הפלדה ליפול או להפריע למערכת המחזור הפנימית.
הגן על מסלול המירוצים:זיהומים של שבבים, אבק ונוזל קירור עלולים לגרום נזק למשטח הבורג ולרכיבי-החזרה של הכדור. יש להתקין כיסויים או מפוח במידת הצורך.
החל סיכה מתאימה:סוג חומר סיכה ומרווח החידוש צריכים להיות מבוססים על מהירות, עומס, מהלך, מחזור עבודה ותנאי סביבה.
מניעת השפעת מעבר יתר:יש להשתמש בעצירות מכניות, במתגי הגבלה ובמגבלות בקרה כדי לשמור את האום בתוך מהלך ההברגה המתוכנן.

תמיכה בייצור DLY

DLY מייצרת רכיבי תנועה ליניאריים- מאז 2005. ניתן לבדוק הזמנות של בורג כדורי דיוק גבוה בהתאם לדיוק הנדרש, העומס, המהירות, הנסיעה, סידור התמיכה ושרטוט עיבוד הקצה- לפני הייצור.

הפטנט המורשה של אגוזי הכדור-העצמי של החברה, CN222010862U, משתמש במבנה ניקוי שנועד להפחית את השפעת המזהמים על פני הבורג. הישימות של מבנה זה תלויה בסדרת האגוזים שנבחרה ובסביבת ההפעלה.

20+ שנים

ניסיון בייצור

C3 / C5

אפשרויות דיוק

7-30 ימים

זמן אספקה אופייני

1 שנה

אַחֲרָיוּת

שאלות נפוצות לגבי בורג דיוק גבוה

ש: איזו דרגת דיוק מתאימה לציר הזנת CNC?

ת: C5 נבחר בדרך כלל עבור מערכות הזנת CNC הדורשות איזון בין דיוק מיקום, עלות וזמן אספקה. ניתן לשקול C3 כאשר למכונה יש תקציב שגיאות מיקום- מצומצם יותר. הבחירה הסופית צריכה לקחת בחשבון גם את דיוק המיסבים, התפשטות תרמית, יישור התקנה ובקרת משוב.

ש: האם ניתן להתאים את אורך הבורג ושני קצוות הפיר?

ת: כן. ניתן לייצר אורך כולל, אורך הברגה ועיבוד קצה על פי שרטוט מאושר. השרטוט צריך לזהות מושבי מיסבים, חוטים, כתפיים, מיקומי אום נעילה, מפתחות או משטחים ואת ממשק הצימוד.

ש: האם קיים תגובה אפסית?

ת: תצורות טעונות מראש יכולות להפחית או לבטל את המרווח הצירי הניתן למדידה בתנאי בדיקה שצוינו. עם זאת, אין לבחור עומס מוקדם ללא תלות בדרישות המומנט, המהירות, הטמפרטורה והקשיחות מכיוון שעומס מוקדם מופרז מגביר את החיכוך והחום.

ש: האם כמות ההזמנה המינימלית היא חתיכה אחת?

ת: ייתכן שחלק אחד יהיה זמין עבור מפרט סטנדרטי קיים. עבור ברגים כדוריים מותאמים אישית עם דיוק גבוה, יש לאשר את כמות ההזמנה המינימלית על ידי המחלקות הטכניות והייצור בהתאם לדרישות הדיוק, הממדים, החומר והעיבוד.

ש: האם ניתן לבחור בורג כדורי מקוטר ומעופרת בלבד?

ת: לא. יש לבדוק גם את כיוון העומס, עומס הפעולה, המהירות המקסימלית, האצה, מהלך, סידור ההרכבה, אורך החיים הרצוי, סיכה ומגבלות מהירות קריטיות-. עומס דינמי מדורג ועומס סטטי מדורג אינם זהים לעומס המכונה המרבי המותר.

ש: באיזו תדירות יש לשמן בורג כדורי דיוק גבוה?

ת: אין מרווח יחיד המתאים לכל יישום. תדירות הסיכה תלויה במהירות ההפעלה, עומס, מהלך, מחזור עבודה, טמפרטורה, סוג חומר הסיכה ורמת הזיהום. המרווח הראשוני צריך להיות בהתאם לדרישת תכנון הציוד ולאחר מכן להיות מותאם בהתאם למצב חומר הסיכה, רעש, טמפרטורה ובדיקת תפעול.
