תיאור

שלח החקירה

קוטר נומינלי: 20 מ"מ
עופרת: 5 מ"מ
קוטר הכדור: 3.175 מ"מ
קוטר אגוז חיצוני: 36 מ"מ
אורך אום: 51 מ"מ
קוטר אוגן: 58 מ"מ
עובי אוגן: 10 מ"מ
דרגת דיוק: C7
עומס דירוג דינמי: 1551N
דירוג עומס סטטי: 3875N
קשיחות: 39

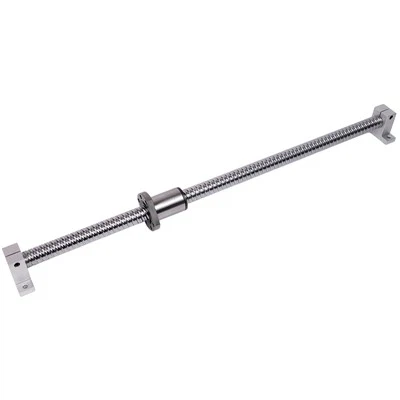

הSFU2005 בורג כדור ממודעה באיכות גבוהה-פלדה S55Cעבור פיר הבורג ו20CrMoעבור האגוז, הבורג כדורי 2005מספק קשיחות מעולה, העברה חלקה וחיי שירות ארוכים.

כל בורג כדורי 2005 מבית DLY זמין בדיוק קרקע מגולגל C7 או C5, המציע מיקום יציב וחזרה אמינה. הממדים שלו תואמים לחלוטין ל-TBI מה שהופך אותו לפתרון תחליף או OEM אידיאלי עבור מפיצים גלובליים.

אם אתם מחפשים רכיב תנועה ליניארית עמיד וחסכוני-, בורג הכדור SFU2005 הוא בחירה מהימנה עבור נתבי CNC, מכונות חריטה ומערכות אוטומציה תעשייתיות.

צור קשר עם DLY לשרטוטי CAD

תכונות בורג כדור SFU2005

דיוק גבוה: מבטיח תנועה ליניארית מדויקת עבור יישומים תובעניים.
פעולה חלקה: עיצוב חיכוך נמוך מספק תנועה יציבה ויעילה.
יעילות שידור גבוהה: עיצוב אופטימלי מפחית אובדן אנרגיה.
עמיד ולאורך זמן-: עמידות מעולה בפני שחיקה להארכת חיי שירות.
טעינה מוקדמת וללא הגבהה: שומר על מיקום הדוק ומפחית משחק מכני.
סנכרון אמין: אידיאלי עבור יישומים הדורשים תיאום מדויק.

יישומי בורג כדור SFU2005

מכונות CNC ומרכזי עיבוד שבבי
מערכות אוטומציה תעשייתיות
פלטפורמות שידור מדויקות
פלטפורמות תנועה ליניאריות ורובוטים בציר-יחיד
ציוד רפואי ומעבדה
כל מכונות-בדיוק גבוה הדורשים תנועה ליניארית חלקה ואמינה

יעילות שידור- גבוהה במיוחד (90%-98%)

בורג הכדור SFU2005 משיג יעילות העברה מרשימה של 90%–98%. בהשוואה לברגים הזזה מסורתיים, מומנט ההנעה שלו הוא פחות משליש, מה שמביא לחיסכון משמעותי באנרגיה. יעילות גבוהה זו נובעת מהמגע המתגלגל בין הבורג הכדורי לאום, מה שמפחית מאוד את החיכוך וממזער את אובדן האנרגיה.

דיוק גבוה ויכולת מיקרו הזנה

שימוש בתהליך טחינה מדויק, עם קו ייצור קפדני של בקרת טמפרטורה ולחות, כדי להבטיח C7/C5/C3 ודרגת דיוק- גבוהה אחרת (ככל שהמספר קטן יותר, כך הדיוק גבוה יותר).

מומנט ההתחלה קטן במיוחד, אין תופעת זחילה-נמוכה, וניתן לממש את הזנת המיקרו-0.1 מיקרומטר, המתאימה לסצנות מיקום מדויקות (כגון מכונות CNC ומכשירים אופטיים).

אפס תגובה וקשיחות גבוהה

בטל מרווח צירי באמצעות טכנולוגיית טעינה מוקדמת, אפילו להגיע ל"מרווח שלילי", לשפר את קשיחות המערכת;

עיצוב חריץ גותי (קשת גותית) מייעל את זווית מגע הכדור כדי להבטיח תנועה חלקה תחת עומס מראש ויכולת עומס אנטי- חזקה.

מהירות גבוהה ויציבות טמפרטורה גבוהה

חום החיכוך קטן, ההתפשטות התרמית מפוצה במתיחה מוקדמת-, וההזנה המהירה- הגבוהה (כגון מכונת חריטה, רובוט תעשייתי) נתמכת, ויציבות הפעולה לטווח ארוך-ת גבוהה.

פרמטרים	מִספָּרִי	תֵאוּר
קוטר חיצוני של מוט בורג	20 מ"מ	גודל סטנדרטי
עוֹפֶרֶת	5 מ"מ	תזוזה לכל סיבוב של קו ישר
עומס מדורג דינמי	1484N	יכולת נשיאה דינמית
עומס מדורג סטטי	3681N	עומס גבול סטטי
קְשִׁיחוּת	37N/μm	אינדקס יכולת נגד-דפורמציה

לספק סוג מחזור פנימי (קומפקטי) וסוג מחזור חיצוני (שטף גבוה), להתאים לדרישות שטח שונות;

מסלול מירוצים וכדור על ידי טיפול התקשות (HRC58-62) וטחינה מדויקת, עמידות בפני שחיקה מעולה, החיים יכולים להגיע ליותר מפי 10 מהבורג ההזזה.

שם המוצר	בורג כדור 2005
פריטים מתאימים	SFU2005, DFU2005, SFS2005
קוֹטֶר	20 מ"מ
פְּסִיעָה	5 מ"מ
אורך בורג כדור	ניתן לחתוך לפי דרישות
אורך אגוז	43 מ"מ או 51 מ"מ
מַטֵה הַטָיָה	פלסטיק או מתכת
קוטר אגוז	36 מ"מ
רוחב אוגן אגוז	58 מ"מ
צֶבַע	צבע פלדה
זמן אספקה	3-7 ימים אם אין קצוות maching, 5-10 ימים אם צריך לעשות סוף maching.
מקום המקור	העיר לישוי, מחוז ג'ג'יאנג, סין

צור קשר עכשיו

עובדי מחלקת בקרת האיכות שלנו בודקים 100% מהמוצרים לפני שליחתם. אם אתה מפחד מהאיכות, אתה יכול לקנות דוגמאות כדי לבדוק את האיכות לפני ביצוע הזמנות בכמות גדולה.

מוביל חיובי ושלילי 0.05

האם אגוזים מתאימים

האם מוט ההברגה נקי לאחר ההברקה.

פְּסַק דִין	צִיוּן	עוֹפֶרֶת	קוטר בור	עֲגַלגַלוּת	לְהִתְחַדֵד	הוֹפָעָה
מוּסמָך	כיתה P	Class C5 300±0.018	0±0.01	0.005	0.006	ללא פגמים, ללא כתמים
מוּסמָך	כיתה ח'	Class C7 300±0.05	0±0.02	0.005	0.01	ללא פגמים, ללא כתמים
לֹא מוּסמָך	מחלקה ג'	Class C10 300±0.2	0±0.03	0.008	0.015	ללא פגמים, ללא כתמים
לְהַשְׁלִיך		>מחלקה C10	>> 0±0.03	>> 0.008	>> 0.015	פגמים וקורות

① מפעל גלגול: מראה מסלול מירוצים (ללא סדקים או עיוותים), עופרת, קוטר בורג (0.01), עיגול חיצוני של בורג (0 ~-0.1), עגול (פחות או שווה ל-0.003), נקודת מגע עם בורג (45 2 בשני הצדדים, אחיד)

②לאחר כיבוי: מראה מסלול מירוצים (ללא סדקים או עיוות), עופרת (300±0.052), קוטר אמצעי של מוט בורג (0.005), מעגל מוט בורג (0 ~-0.1), עגול פחות מ-0.003 או שווה ל-0.003, הליכת אגוז (ללא צומת, חסימה), גודל בורג, {6} נקודת מגע של שני מוטות, כדור אחיד, {6} בורג בשתי שכבת קשיות המוט.

③ ליטוש: מראה מסלול מירוצים (ללא סדקים ועיוותים), חלקות (Ra0.2), קוטר אמצעי של בורג (0.005), עיגול חיצוני של בורג (0 ~-0.1), עגול (פחות או שווה ל-0.003), הליכה של אגוז (ללא צומת, חסימה), מספר כדור

צור קשר עכשיו

01.

אריזה תעשייתית סטנדרטית

כמות קטנה / הזמנה קטנה לדוגמא: ארוז בקרטון, מלא פנימי בקצף או סרט בועות חסין זעזועים, מתאים למשלוח אוויר או אקספרס.

הזמנות בקנה מידה גדול-: השתמש בקופסת עץ + חבילת סרט הגנת רטיבות-, משטח בורג מצופה בשמן נגד-חלודה ונייר עטוף נגד-חלודה, מחיצה נפרדת של אגוז ומושב תמיכה קבועה, כדי למנוע התנגשות.

02.

אפשרויות אריזה מותאמות אישית

הדפסת לוגו/מחוץ לקופסה: כדי לעמוד בכמות ההזמנה המינימלית.

Super long reinforcement: length>1.5 מטר של הבורג צריך להגדיל את מסגרת התמיכה או אריזה מפולחת, כדי למנוע עיוות כיפוף.

הבורג הכדורי יהיה מוגן מפני רעידות ומכות, הרווח ימולא בקופסת העץ, והאום יתוקן עם קשירה.

יש למנוע אבק ולחות במהלך ההובלה, וחומר ייבוש יונח לאחר אריזה אטומה (במיוחד בסביבה ימית).

חלקים קטנים כגון מושבים תומכים (כגון BK15/BF15) ומצמדים יורכבו בנפרד ויסומנו במספרים סידוריים כדי למנוע דליפה.

דוח חומר ותעודת מקור יצורפו לאריזות יצוא.

ספקים יכולים לספק דוחות בדיקה מכניים (כגון דרגת דיוק C7/C5) ווידאו בדיקת מפעל כדי להקל על שחרור ממכס.

בדרך כלל, אנחנו צריכים בערך 3-15 ימים כדי לארגן את כל המוצרים לפי כמויות שונות. אתה יכול לבחור את שיטת המשלוח בהתאם לכמות שאתה מזמין, כגון בים, באוויר או באקספרס.
