מה זה מכלול בורג כדור? רכיבים, עיקרון עבודה ויישומים

עבור חדשים רבים בקנייה, מכירות או הנדסה, הבנת מכלול בורג כדורי עלולה להיות מבלבלת. בין אם אתם קונים חלקים למכונות CNC, מפעילים ליניאריים או ציוד אוטומציה, חשוב לדעת את היסודות.

מכלול בורג כדורי הוא מכשיר מכני המשמש להמרת תנועה סיבובית לתנועה ליניארית. הוא כולל פיר בורג, אום בורג כדורי, כדורים מתגלגלים, חלקי תמיכה וצימודים. מכלולי בורג כדורי נמצאים בשימוש נפוץ במכונות CNC, רובוטים ומכונות תעשייתיות מכיוון שהם מדויקים, יעילים ומספקים תנועה חלקה.

מאמר זה מסביר את המרכיבים העיקריים, איך זה עובד, יתרונות, שימושים והוראות טיפול, ועוזר למתחילים להבין את היסודות לקנייה או לדיונים טכניים.

מכלול בורג כדורי הוא מערכת שלמה לתנועת קו ישר- מדויקת. החלקים העיקריים כוללים:

ציר הבורג הכדורי הוא הבורג שמניע את האום לאורכו.

ברגים קרים-מתגלגלים לעומת הארקה: ברגים קרים-מתגלגלים זולים יותר וטובים לשימוש כללי. ברגי הארקה מדויקים וחלקים יותר, מתאימים לעבודה- במהירות גבוהה או מדויקת מאוד.
עופרת וקוטר: העופרת קובעת כמה רחוק האום זז בכל סיבוב. הקוטר משפיע על כמה משקל הבורג יכול להחזיק וכמה חזק הוא.

האום בורג כדורימחזיק את הכדורים המתגלגלים ונע לאורך הבורג.

טעינה מראש: אגוזים טעונים מראש מפחיתים את הרפיון ומשפרים את הדיוק, דבר שחשוב לתנועה מהירה או מדויקת.
סוגי אגוזים: ניתן להשתמש באגוזים בודדים, כפולים או מתכווננים בהתאם לצרכים.

כדורי פלדה מוקשים מתגלגלים בתוך האום והבורג.

יְעִילוּת: כדורים מתגלגלים מפחיתים את החיכוך וחוסכים באנרגיה, ומעניקים יעילות של עד 90-95%.
שיתוף עומס: כדורים מפזרים את הכוח לאורך האגוז, עוזרים לו להחזיק משקל ולהחזיק מעמד זמן רב יותר.

מערכת החזרת הכדור מזיזה את הכדורים בחזרה לתוך האום לאחר כל סיבוב.

סוגים: מערכות קצה-, צינורות או מסיט.
פוּנקצִיָה: שומר על תנועת הכדורים בצורה חלקה ומונע מהם להיתקע או להינזק.

המכלול כולל תומכי קצה- קבועים וצפים- עם מיסבים.

סוף קבוע: מחזיק את הבורג במקומו ונושא את המשקל לאורך ולרוחב הבורג.
סוף צף: מאפשר לבורג להתרחב או להתכווץ מעט כשהוא מתחמם ומאפשר שינויי יישור קטנים.
תוֹעֶלֶת: תמיכה נכונה מפחיתה רעידות ועוזרת לחלקים להחזיק מעמד זמן רב יותר.

המצמד מחבר את ציר הבורג למנוע או לכונן.

סוגים: צימודים קשיחים או גמישים.
מַטָרָה: מטפל בחוסר יישור קטן, מפחית את הלחץ על הבורג ומוריד רעידות.

כיסויים או מפוח: הגן על הבורג והאום מפני אבק ושבבים.
סוגרי הרכבה: עזרה בהתקנה ויישור נכונים.
טען התאמות מראש: עדין-כוונו את האום לדיוק טוב יותר.

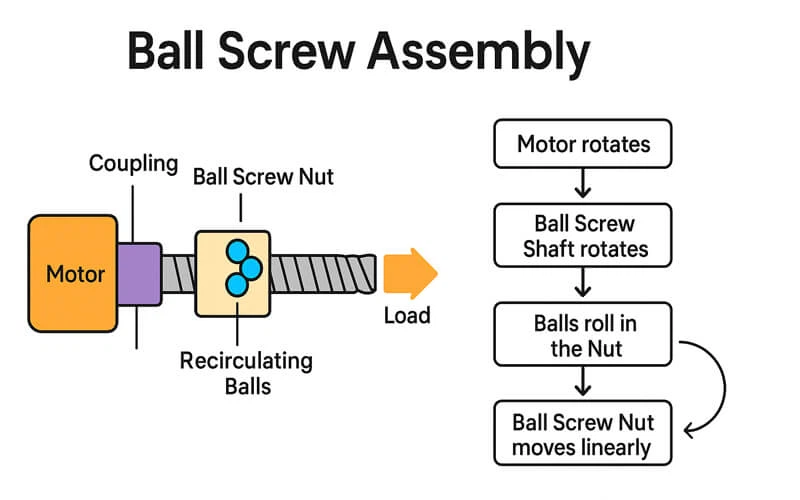

ההרכבה פועלת באופן הבא:

הבורג מסתובב, מונע על ידי מנוע או ידני.
כדורים מתגלגלים נעים בין הבורג לאום הבורג הכדורי.
אום הבורג הכדורי נע בקו ישר, וממיר סיבוב לתנועה ליניארית.
כדורים חוזרים דרך מערכת החזרת הכדור כדי להמשיך לנוע ברציפות.

כדורים מתגלגלים מפחיתים את החיכוך בהשוואה לברגים הזזה. זה נותן תנועה חלקה, מדויקת,-במהירות גבוהה ומאפשר תנועה לאחור במידת הצורך.

ballscrewassemblysimplifieddiagram

יעילות גבוהה: גלגול כדורים חוסך באנרגיה.
דִיוּק: אגוזי בורג כדורי טעונים מראש מפחיתים את הרפיון.
כושר עומס גבוה: כדורים חולקים את העומס באופן שווה.
עָמִיד: חלקי פלדה מוקשים עמידים בפני שחיקה.
תנועה הפוכה: יכול לנוע אחורה במידת הצורך.
חלק ושקט: עובד היטב במכונות מהירות או רגישות.

משמש לתנועה מדויקת של צירי X, Y ו-Z בכרסום, ניתוב וסיבוב.

משמש במערכות מסועים, פסי ייצור ומכונות איסוף-ו-הצבות.

לספק תנועה מדויקת בפלטפורמות ליניאריות ומפעילים.

משמש לתנועה מהירה, חוזרת ומדויקת ברובוטים ובמכונות דיוק.

תכונה	מכלול בורג כדור	בורג עופרת
חיכוך	נמוך (מתגלגל)	גבוה (החלקה)
יְעִילוּת	90–95%	30–50%
דִיוּק	גָבוֹהַ	לְמַתֵן
תנועה הפוכה	כֵּן	בדרך כלל לא

ברגים כדוריים טובים יותר לשימוש ב-מהירות גבוהה, מדויקת וכבדה-. ברגים עופרת משמשים לעתים קרובות בעת נעילה- עצמית או לעבודה איטית וקל- בעומס.

סִיכָה: השתמש בגריז או בשמן מתאימים.
מַעֲרָך: שמור על בורג, אום בורג כדורי ותומכים בקו ישר.
הֲגָנָה: השתמש בכיסויים כדי להרחיק אבק ושבבים.
בְּדִיקָה: בדוק אם יש בלאי, רעש או רעידות באופן קבוע.
תַחֲלִיף: החלף חלקים בלויים כדי לשמור על דיוק ותנועה חלקה.

התקנה וטיפול נכונים עוזרים להרכבה להימשך זמן רב יותר ולעבוד היטב.

A מכלול בורג כדורהיא מערכת מדויקת, יעילה וארוכת טווח-לאורך זמן לשנות סיבוב לתנועת קו ישר-. הבורג, אום הבורג הכדורי, הכדורים המתגלגלים, התומכים והחיבורים שלו הופכים אותו למפתח עבור מכונות CNC, אוטומציה, רובוטים ומפעילים ליניאריים. הבנת החלקים, איך הם פועלים וטיפול נכון עוזרים לשמור על המערכת מדויקת ואמינה לאורך זמן.
