מגלשת אלומיניום נושאת מרובעת ליניארי אוגן DLY היא יחידת מיסב ליניארי מרובע מסדרת LMK המשמשת עם פירים ליניאריים עגולים. האוגן המרובע מספק ארבעה חורי הרכבה לקיבוע ישיר ללוחית מכונה, לגררה או לתושבת נע, בעוד שהמיסב הליניארי הפנימי תומך בתנועת החלקה חלקה לאורך הציר.
מוצר זה מתאים לציוד שזקוק לתנועה ליניארית מונחית- פשוטה, התקנה קומפקטית והחלפה נוחה. דגמים סטנדרטיים מכסים את LMK6LUU עד LMK60LUU, תואמים קוטרי פיר מ-6 מ"מ עד 60 מ"מ.
מבוא מוצר
מגלשת המיסב ליניארי מרובע של LMK משלב מיסב כדורי ליניארי עם מבנה הרכבה של אוגן מרובע. במהלך הפעולה, המיסב מחליק לאורך פיר עגול מדויק, בעוד האוגן מקובע לחלק הנע של המכונה. מבנה זה משמש בדרך כלל כאשר מערכת התנועה ליניארית דורשת הרכבה ישירה של לוחית במקום בית מיסב נפרד.
בהשוואה למיסב ליניארי של אוגן עגול, האוגן המרובע נותן כיוון הרכבה ברור יותר ופריסה רחבה יותר של קיבוע ארבע- פינות. הוא מתאים במיוחד למנגנוני אוטומציה קטנים, מערכות מובילות קלות-, גופי מיקום, מכונות אריזה, ציוד הדפסה ומכלולי תנועה לינארית תעשייתית כללית.
מפרט מוצר
| שם המוצר | מגלשת אלומיניום נושאת מרובעת ליניארי אוגן |
| סִדרָה | סדרת מיסבים ליניאריים של אוגן מרובע LMK...LUU |
| דגמים זמינים | LMK6LUU, LMK8LUU, LMK10LUU, LMK12LUU, LMK13LUU, LMK16LUU, LMK20LUU, LMK25LUU, LMK30LUU, LMK35LUU, LMK40LUU, LMK50LUUL LMK6L |
| קוטר פיר תואם | 6 מ"מ עד 60 מ"מ |
| טופס הרכבה | אוגן מרובע עם ארבעה חורי הרכבה |
| חומר נושא | פלדת נושאת / פלדת כרום / GCr15 לפי דגם ודרישת הזמנה |
| פיר תואם | פיר ליניארי מדויק, פיר מצופה- כרום, פיר נירוסטה או מכלול פיר נתמך |
| אריזה | שקית ניילון עם קופסה או מארז עץ לפי כמות ודרישת משלוח |
עיצוב אוגן מרובע
האוגן המרובע הוא המאפיין העיקרי של סדרת LMK. ארבעה חורי הרכבה מסודרים סביב גוף המיסב, המאפשרים לקבע את השקופית ישירות לצלחת מכונה שטוחה. זה הופך את מבנה ההתקנה לפשוט וקל ליישור, במיוחד כאשר לרכיב הנע כבר יש משטח הרכבה מרובע או מלבני.
קטע המיסב העגול עובר דרך מרכז האוגן ותומך בתנועה המונחית- של הציר. בשימוש עם פיר ליניארי שנבחר כהלכה, השקף יכול לספק תנועת חיכוך- נמוכה עבור יישומי עומס קל ובינוני.
התאמת טווח וציר דגם
מספר הדגם של LMK מתאים לקוטר הפיר. לדוגמה, LMK20LUU משמש עם פיר עגול 20 מ"מ, בעוד LMK30LUU משמש עם פיר עגול 30 מ"מ. בעת החלפת מיסב קיים, יש לבדוק גם את קוטר הפיר וגם את מידות הרכבת האוגן.
| דֶגֶם | קוטר פיר dr | קוטר חיצוני D | אורך L | קוטר אוגן D1 | מִשׁקָל |
|---|---|---|---|---|---|
| LMK6LUU | 6 מ"מ | 12 מ"מ | 35 מ"מ | 28 מ"מ | 26g |
| LMK8LUU | 8 מ"מ | 15 מ"מ | 45 מ"מ | 32 מ"מ | 46g |
| LMK10LUU | 10 מ"מ | 19 מ"מ | 55 מ"מ | 40 מ"מ | 88g |
| LMK12LUU | 12 מ"מ | 21 מ"מ | 57 מ"מ | 42 מ"מ | 82g |
| LMK13LUU | 13 מ"מ | 23 מ"מ | 61 מ"מ | 43 מ"מ | 108g |
| LMK16LUU | 16 מ"מ | 28 מ"מ | 70 מ"מ | 48 מ"מ | 160g |
| LMK20LUU | 20 מ"מ | 32 מ"מ | 80 מ"מ | 54 מ"מ | 230g |
| LMK25LUU | 25 מ"מ | 40 מ"מ | 112 מ"מ | 62 מ"מ | 475g |
| LMK30LUU | 30 מ"מ | 45 מ"מ | 123 מ"מ | 74 מ"מ | 575g |
| LMK35LUU | 35 מ"מ | 52 מ"מ | 135 מ"מ | 82 מ"מ | 870g |
| LMK40LUU | 40 מ"מ | 60 מ"מ | 154 מ"מ | 96 מ"מ | 1380g |
| LMK50LUU | 50 מ"מ | 80 מ"מ | 192 מ"מ | 116 מ"מ | 3300g |
| LMK60LUU | 60 מ"מ | 90 מ"מ | 211 מ"מ | 134 מ"מ | 4060g |
התייחסות להרכבה ולעומס
יש לבדוק את גודל הרכבת האוגן יחד עם קוטר הפיר. ה-PCD, גודל החור, עובי האוגן ודירוג העומס הבסיסי עוזרים לאשר אם המיסב יכול להתאים ללוחית המכונה ולתמוך בעומס העבודה הנדרש.
| דֶגֶם | K | H | P.C.D. | חור להצמדה | דירוג עומס בסיסי CN | דירוג עומס בסיסי CoN |
|---|---|---|---|---|---|---|
| LMK6LUU | 22 | 5 | 20 | 3.4×6.5×3.3 | 324N | 529N |
| LMK8LUU | 25 | 5 | 24 | 3.4×6.5×3.3 | 431N | 784N |
| LMK10LUU | 30 | 6 | 29 | 4.5×8×4.4 | 588N | 1100N |
| LMK12LUU | 32 | 6 | 32 | 4.5×8×4.4 | 657N | 1200N |
| LMK13LUU | 34 | 6 | 33 | 4.5×8×4.4 | 814N | 1570N |
| LMK16LUU | 37 | 6 | 38 | 4.5×8×4.4 | 1230N | 2350N |
| LMK20LUU | 42 | 8 | 43 | 5.5×9.5×5.4 | 1400N | 2750N |
| LMK25LUU | 50 | 8 | 51 | 5.5×9.5×5.4 | 1560N | 3140N |
| LMK30LUU | 58 | 10 | 60 | 6.6×11×6.5 | 2490N | 5490N |
| LMK35LUU | 64 | 10 | 67 | 6.6×11×6.5 | 2650N | 6270N |
| LMK40LUU | 75 | 13 | 78 | 9×14×8.6 | 3430N | 8040N |
| LMK50LUU | 92 | 13 | 98 | 9×14×8.6 | 6080N | 15900N |
| LMK60LUU | 106 | 18 | 112 | 11×17.5×10.8 | 7650N | 20000N |
שרטוטי פרמטרים
שרטוטי הממדים מראים את הקשר בין קוטר הפיר, גוף המיסב, גודל האוגן וחורי ההרכבה. עבור הזמנות החלפה, יש לבדוק את מספר הדגם ותבנית חור ההרכבה יחד.
תכונות מפתח
הרכבת חורים ישירה-
האוגן המרובע מאפשר לקבע את מגלשת המיסב ישירות באמצעות ארבעה ברגים. זה שימושי עבור לוחות מכונות, מתקנים וקרונות נעים קטנים שבהם נדרשת שיטת התקנה פשוטה ויציבה.
תנועה חלקה על פירים עגולים
מבנה הכדור הפנימי תומך בתנועת חיכוך- נמוכה לאורך פיר עגול. לביצועים טובים יותר, קשיות פני הפיר, הישר, סובלנות הקוטר ומצב הסיכה צריכים להתאים לדרישת המיסב.
טווח מידות רחב
סדרת LMK מכסה קוטרים נפוצים של פיר קטן, בינוני וגדול מ-6 מ"מ עד 60 מ"מ. זה מקל על בחירת שקופית מיסבים תואמת עבור גדלי מכונות שונים מבלי לשנות את סגנון התקנת האוגן המרובע הבסיסי.
מבנה מסוג ארוך אטום
מבנה LUU הוא מיסב ליניארי מסוג ארוך עם אטמים בשני הקצוות. האטמים עוזרים להפחית את כניסת האבק ולשמור על סיכה במהלך תנועה קבועה. בסביבות מאובקות, עדיין מומלצים ניקוי ושימון שגרתיים.
כיצד לבחור את שקופית המיסב ליניארי של LMK הנכון
בחירת הדגם מתחילה מקוטר הפיר, אך יש לאשר גם את גודל האוגן, כיוון העומס, עובי לוחית ההרכבה והמהלך הנדרש. למכלול תנועה ליניארית מונחית-שלמה, יש לבדוק את החלקת המיסב יחד עם הציר הליניארי ותמיכת הציר.
| פריט בחירה | מה לאשר | לְנַמֵק |
|---|---|---|
| קוטר פיר | 6 מ"מ עד 60 מ"מ | קדח המיסב חייב להתאים לגודל הציר העגול. |
| גודל הרכבה של אוגן | K, H, PCD וחור התקשרות | האוגן המרובע חייב להתאים לתבנית חור לוחית המכונה. |
| כיוון הטעינה | עומס רדיאלי ומומנט הנגרמים כתוצאה מהתליה | מערכות פיר לא נתמכות רגישות לכיפוף תחת עומס. |
| שיטת תמיכת פיר | קצה-פיר נתמך או מכלול פיר נתמך | מהלכים ארוכים יותר או עומסים גבוהים יותר עשויים לדרוש פירים נתמכים כדי להפחית את הסטייה. |
| שימון וסביבה | רמת שומן, אבק ותדירות פעולה | שימון וניקוי נכונים עוזרים לשמור על ביצועי החלקה חלקים. |
אזורי יישום
מגלשות מיסבים ליניאריים מרובעים של אוגן מתאימות למערכות תנועה מונחות- של פיר הדורשות יחידת מיסבים קומפקטית עם אוגן קבוע. הם משמשים לעתים קרובות בציוד מכני קל ובינוני- ולא במבני מסלול מוביל של מכונות כבדות-.

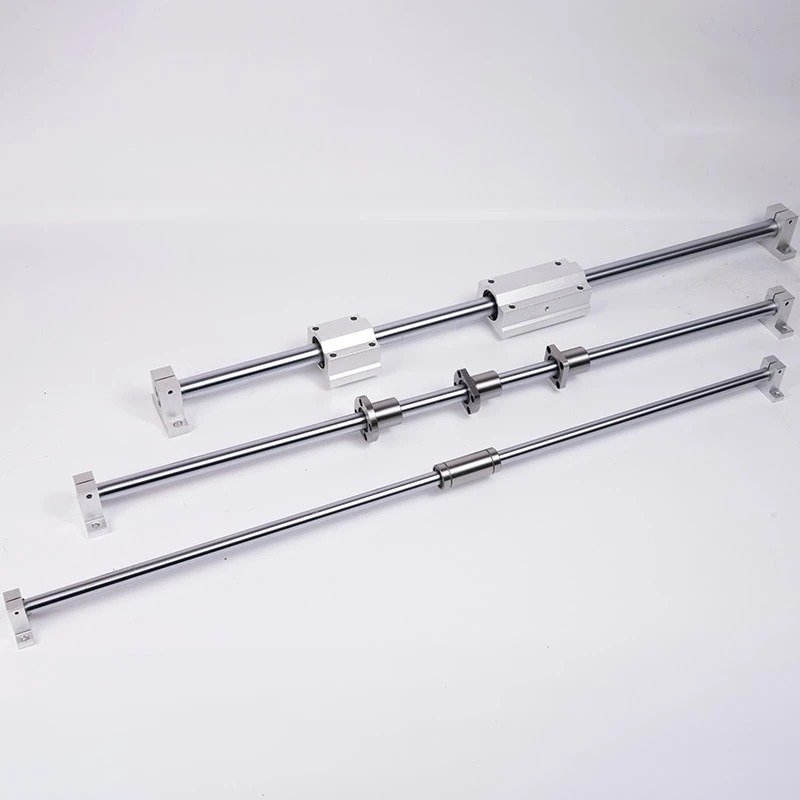

אוגן מרובע של LMK או שקופית נושאת ליניארית אחרת?
סוג האוגן המרובע של LMK הוא רק צורת הרכבה אחת בסדרת המיסבים הליניאריים של האוגן. הסוג הנכון תלוי בעיקר באופן שבו המיסב יתוקן למבנה המכונה.
| סוּג | צורת הרכבה | מצב מתאים |
|---|---|---|
| מיסב ליניארי אוגן מרובע של LMK | אוגן מרובע עם ארבעה חורי הרכבה | לוחות מכונה שטוחים, אזורי הרכבה מרובעים וקיבוע גררה ישיר. |
| מיסב ליניארי אוגן עגול LMF | אוגן עגול עם חלוקת חורים עגולים | פריסות הרכבה מעגליות או ציוד שכבר תוכנן למיסבי אוגן עגולים. |
| יחידת מגלשות אלומיניום מסוג H | בלוק דיור מאלומיניום | יישומים הדורשים בית בלוק מותקן במקום מיסב אוגן. |
שאלות נפוצות
ש: מהו מיסב ליניארי אוגן מרובע של LMK?
ת: זהו מיסב ליניארי עם מבנה הרכבה של אוגן מרובע. המיסב מחליק לאורך פיר עגול, בעוד האוגן מקובע לצלחת הנעה או לתושבת המכונה.
ש: כיצד אוכל לבחור את הדגם הנכון של LMK?
ת: בחר תחילה את הדגם לפי קוטר הפיר. לדוגמה, LMK20LUU משמש עם פיר 20 מ"מ. לאחר מכן בדוק את גודל האוגן, דפוס חור ההרכבה ודרישת העומס.
ש: האם ניתן להשתמש במגלשה זו עם פירים נתמכים?
ת: כן, ניתן להשתמש בו עם פירים ליניאריים מתאימים או מכלולי פיר נתמכים. עבור מהלך ארוך או יישומי עומס גבוה יותר, יש לבדוק את תמיכת הפיר כדי להפחית את כיפוף הציר.
ש: מה ההבדל בין מיסבים ליניאריים של LMK ו-LMF?
ת: LMK משתמש באוגן מרובע, בעוד LMF משתמש באוגן עגול. פונקציית המיסב הליניארי הפנימי דומה, אך צורת ההרכבה ופריסת חור הברגים שונים.
ש: איזה מידע דרוש להצעת מחיר?
ת: אנא ספק את דגם LMK, כמות, קוטר פיר, יישום והאם נדרשים פירים תואמים או תומכי פיר. עבור הזמנות החלפה, תמונות או שרטוטים מועילים.
צור קשר עם DLY עבור LMK Square Flange Bearing Linear Slides
שלח את דגם ה-LMK הנדרש, קוטר הפיר, הכמות והיישום. DLY יכול לעזור לאשר את שקופית המיסב הליניארי המרובע של האוגן ורכיבי הציר התואמים למכלול התנועה הליניארית שלך.
