מיסב מוט נקבה 8 מ"מ עם חוט ימני-M8×1.25

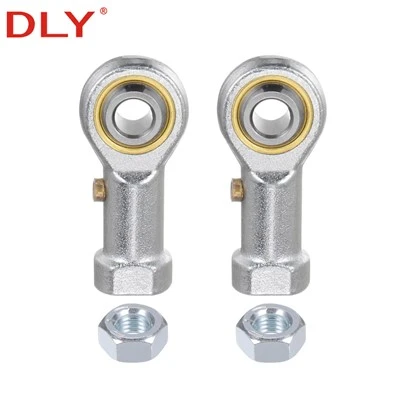

DLY PHS8 הוא מיסב קצה מוט נשי המיועד למכלולי הצמדה, צילינדרים הידראוליים, ציוד אוטומציה ומפרקים מכניים הדורשים תנועה זוויתית גמישה ותמיכה בעומס אמינה. יש לו קדח בגודל 8 מ"מ והברגה פנימית של M8×1.25-ימנית, מה שהופך אותו מתאים לנקודות חיבור קומפקטיות שבהן מוט הברגה, פיר או הצמדה זקוקים לתנועה מבוקרת במקום קיבוע קשיח.

גוף קצה המוט עשוי מפלדה מס' 45, עם מפרק כדורי מפלדה מיסב מוקשה. הגוף המצופה ב-אבץ והמשטח הכדורי המצופה- בכרום עוזרים לשפר את עמידות בפני קורוזיה וביצועי שחיקה במהלך פעולה מכנית רגילה.

קדח: 8 מ"מ חוט: M8×1.25 כיוון שרשור: יד ימין- משקל: 47 גרם דירוג עומס סטטי: 11.60 kN

הערת בחירה:PHS8 נבחר כאשר החיבור דורש קדח של 8 מ"מ והברגה נקבה M8×1.25. עבור שטח התקנה קטן יותר, ניתן לשקול PHS6. עבור קיבולת עומס גבוהה יותר או חיבור הברגה גדול יותר, דגמי PHS10 או גדולים יותר עשויים להתאים יותר.

למה משמש PHS8?

PHS8 משמש כחיבור מכני בין שני חלקים נעים. בניגוד לחיבור קשיח, מיסב קצה מוט מאפשר תנועה זוויתית מסוימת בין הרכיבים המחוברים. זה עוזר לפצות על שינויי יישור קטנים במהלך תנועה ומפחית את ריכוז הלחץ במערכות הקישור.

עיצוב הברגה הנשית מאפשר לחבר את גוף המיסב ישירות עם מוט הברגה זכר או קצה פיר. מבנה זה נמצא בשימוש נפוץ במנגנוני משיכה-, חיבורי מוט צילינדר, חיבורי אוטומציה, אביזרי מכונות, מכונות חקלאיות וציוד שבהם נדרש חיבור מתכוונן קומפקטי.

תכונות מוצר עיקריות

מבנה חוט נקבה לחיבור הצמדה מתכוונן

למיסב PHS8 יש חוט פנימי M8×1.25-ימני. זה הופך אותו למתאים למוטות הברגה, מוטות קישור ונקודות חיבור שבהן ייתכן שיהיה צורך להתאים את אורך ההרכבה במהלך ההתקנה. החוט הנשי גם שומר על הצורה החיצונית קומפקטית, דבר שימושי במכונות עם שטח התקנה מוגבל.

מפרק נושא כדורי לתנועה זוויתית גמישה

הטבעת הפנימית הכדורית מאפשרת לחלק המחובר לנוע בטווח זוויתי מסוים. פונקציית יישור-עצמית זו עוזרת למפרק להסתגל לסטיות הרכבה קטנות ולשינויי תנועה במהלך פעולת המכונה.

#45 גוף פלדה וכדור פלדה מיסב מוקשה

גוף קצה המוט עשוי מפלדה מס' 45 לחוזק מבני, בעוד המפרק הכדורי משתמש בפלדת מיסבים מוקשה לעמידות טובה יותר בפני שחיקה. שילוב חומרים זה מתאים ליישומי הצמדה מכניים כלליים הדורשים עמידות ותנועה יציבה.

אבץ-גוף מצופה וכרום-משטח כדורי מצופה

גוף קצה המוט המצופה-באבץ משפר את ההגנה על פני השטח, בעוד שהמשטח הכדורי המצופה -בכרום תומך בתנועה חלקה יותר ועמידות טובה יותר בפני שחיקה. עבור ציוד לח, מאובק או שזז לעתים קרובות, הגנה על פני השטח מסייעת להאריך את חיי השירות של המפרק.

מידות מוצר PHS8

PHS8 הוא מיסב קצה מוט נשי מטרי עם קוטר קדח של 8 מ"מ והברגה פנימית M8×1.25. המידות הבאות מסופקות במילימטרים לאישור דגם, בדיקת שטח התקנה ובחירת החלפה.

PHS8 female rod end bearing dimension drawing

דֶגֶם	d	d3	B	C1 מקסימום	W	l3 דקות	d2 מקסימום	L4 מקסימום	h	l5 מקסימום	d4 מקסימום	dk	d1	C0	מִשׁקָל
PHS8	8	M8×1.25	12	9	14	17	24	48	35	5	12.5	15.875	10.4	11.60 קילוואן	47g

כיצד לאשר האם PHS8 הוא הדגם הנכון

לפני החלפה או הזמנה של PHS8, יש לאשר את קוטר הקדח, גודל החוט, כיוון החוט והאורך הכולל. פריטים אלה קובעים אם ניתן להרכיב את המיסב בצורה נכונה עם המוט, הציר, קצה הצילינדר או חלק ההצמדה.

פריט בחירה	מפרט PHS8	למה זה חשוב
קוטר קדח	8 מ"מ	חייב להתאים לסיכה, לפיר או לחלק ההרכבה העובר דרך הטבעת הפנימית הכדורית.
חוט נשי	M8×1.25	חייב להתאים למוט הברגה הזכר או לקצה מוט הצילינדר.
כיוון חוט	חוט-ימני	כיוון הברגה שגוי ימנע הרכבה עם ההצמדה הקיימת.
אורך כולל	L4 מקסימום 48 מ"מ	משפיע על שטח ההתקנה ואורך ההצמדה.
דירוג עומס סטטי	11.60 קילוואן	עוזר לאשר אם המיסב מתאים למצב העומס הצפוי.

יישומים אופייניים של מיסב מוט נקבה PHS8

PHS8 נמצא בשימוש נפוץ במנגנוני קישור בינוניים-קטנים שבהם המפרק צריך להעביר כוח תוך שהוא מאפשר תנועה זוויתית. הוא מתאים לציוד הזקוק להתקנה קומפקטית, חיבור מתכוונן ופיצוי תנועה גמיש.

אזור יישום	כיצד נעשה שימוש ב-PHS8	תועלת המוצר
צילינדרים הידראוליים	מחובר למוטות צילינדר או לקצוות הצמדה.	מאפשר תנועה זוויתית ומפחית חוסר יישור נוקשה.
ציוד אוטומציה	משמש במוטות משיכה-, מפעילים קטנים ומערכות קישור לתנועה.	תומך בחיבור מכני קומפקטי ומתכוונן.
כלי מכונות	משמש במנגנוני עזר, מהדקים, מתקנים והצמדות בקרה.	מספק תנועה והעברת עומסים אמינים.
מכונות הנדסיות	משמש במוטות, זרועות בקרה ומפרקים מכניים.	מטפל בתנועה חוזרת ועוזרת לפצות על סטייה בזווית.
מכלולים מכניים בהתאמה אישית	משמש כאשר נדרשים חיבור הברגה M8 וקדח של 8 מ"מ.	קל לשילוב בעיצובי הצמדה קומפקטיים.

הפניה לגודל סדרת PHS

PHS8 שייך לסדרת מיסבי המוט הנשי PHS. אותה סדרה כוללת גדלים מטריים קטנים יותר ויותר עבור קטרים שונים של פיר, גדלי הברגה ודרישות עומס. כאשר מצב ההתקנה משתנה, יש לבחור את הדגם לפי קוטר הקדח, גודל החוט, האורך הכללי והמשקל.

סוּג	d (mm)	d3 חוט	L4 מקסימום (מ"מ)	משקל (ג)
PHS5	5	M5×0.8	36	16
PHS6	6	M6×1	40	22
PHS8	8	M8×1.25	48	47
PHS10	10	M10×1.5	56	77
PHS12	12	M12×1.75	65	100
PHS14	14	M14×2	74	160
PHS16	16	M16×2	84	220
PHS18	18	M18×1.5	93	320
PHS20	20	M20×1.5	101	420
PHS22	22	M22×1.5	111	540
PHS25	25	M24×2	124	730
PHS28	28	M27×2	136	980
PHS30	30	M30×2	145	1100

שאלות נפוצות

ש: מה המשמעות של PHS8?

ת: PHS8 מתייחס למיסב קצה מוט נקבה של 8 מ"מ. לדגם יש קדח של 8 מ"מ והברגה נקבה M8×1.25, נפוץ במנגנוני הצמדה, צילינדרים הידראוליים וציוד אוטומציה.

ש: האם PHS8 הוא מיסב קצה מוט זכר או נקבה?

ת: PHS8 הוא מיסב קצה מוט נשי. יש לו הברגה פנימית בגוף קצה המוט. אם נדרש מבנה חוט זכר חיצוני, יש לבחור במקום זאת סדרת מיסבי קצה מוט זכר.

ש: מהו גודל החוט של PHS8?

ת: גודל החוט של PHS8 הוא M8×1.25. הדגם הסטנדרטי המוצג כאן משתמש בחוט-ימני.

ש: באיזה חומר משתמשים עבור DLY PHS8?

ת: DLY PHS8 משתמש בגוף קצה מוט פלדה מס' 45 ומפרק כדורי מפלדה מיסב מוקשה. גוף קצה המוט מצופה- באבץ, והמשטח הכדורי של הטבעת הפנימית מצופה בכרום-.

ש: האם PHS8 יכול לפצות על אי יישור התקנה?

ת: כן. מבנה המפרק הכדורי מאפשר תנועה זוויתית, המסייעת לפצות על שינויי יישור קטנים במערכות ההצמדה. עם זאת, המיסב עדיין צריך להיות מותקן בתוך זווית העבודה וטווח העומס המותרים.

ש: מה צריך לבדוק לפני הזמנת PHS8?

ת: לפני ההזמנה, אשר את קוטר הקדח, גודל החוט, כיוון החוט, הכמות, מצב היישום והאם המבנה הנדרש הוא חוט נקבה או חוט זכר. לשימוש חלופי, מומלץ לבדוק את ציור החלק המקורי או המדגם המקורי.
